嵌入式存储接口速度的发展

转载: 中国闪存市场 2018-11-01
阅读量 2882

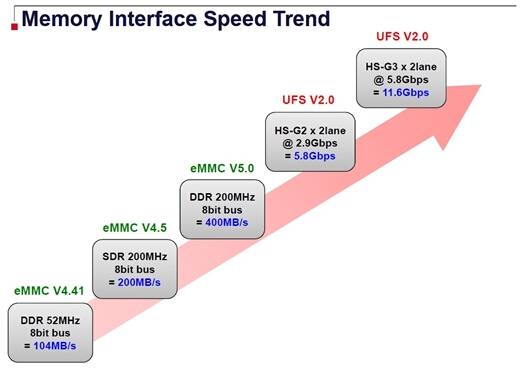

智能手机、平板机的存储介质目前以eMMC/eMCP为主流存储方案,eMMC将主控制器、NAND Flash颗粒整合到了一个小的BGA封装内,有效的解决了NAND Flash管理问题。随着市场的发展,技术的进步,速度也不断提升:eMMC 4.41 104MB/s、eMMC 4.5 200MB/s、eMMC 5.0 400MB/s,而下一代规格将由UFS 2.0接棒。

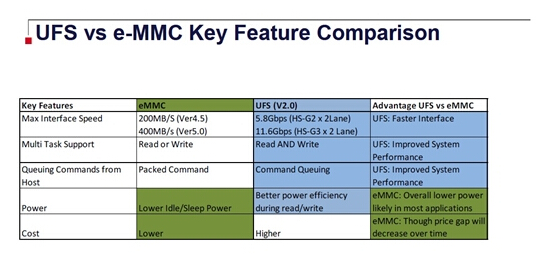

嵌入式存储规范向UFS转换,就像SSD SATAIII接口向PCIe接口转换一样。它支持全双工运行,可同时读写操作,期间的电源管理也更高效,此外还支持指令队列。相比之下,eMMC是半双工,读写必须分开执行,指令也是打包的。

UFS 2.0有两个版本,均有两个传输信道。HS-G2的理论带宽就有5.8Gbps,也就是超过了740MB/s,HS-G3更是翻番到11.6Gbps,接近了1.5GB/s,足够满足未来很长一段时间的需要,4K视频的录制、播放将更加流畅。
